梯形彩鋼瓦是瓦機中一種很常見的機器類型。經輥壓加工成型后，表面會進行鍍鋅處理，并涂覆彩色涂層，既具備防腐性能，又有一定的裝飾效果。波形呈現梯形，相鄰的波峰與波谷之間形成直角或近似直角的梯形結構，這一點與圓弧型彩鋼瓦有明顯區別。梯形的設計能增強板材自身的結構強度材料的寬度大概在914-1450mm厚度通常在 0.3mm-0.8mm 之間。
梯形彩鋼瓦生產設備采用分體式成型工藝，同時在入料端口采用覆膜裝置，這一設計組合在技術實現與實際應用中具有明確的針對性和優化價值。其中，分體式成型工藝是將傳統一體化的輥壓成型過程拆解為多個獨立運作的模塊分步完成，具體來說，設備每個分步輥壓單元負責梯形截面成型過程中的特定環節，比如預彎、折邊或定形等，通過這樣的分步操作，能夠靈活調整各模塊的輥壓角度、壓力等參數，從而適配不同波高、波距、板厚規格的梯形彩鋼瓦生產需求，既減少了因產品規格切換而產生的整體設備調試時間，又能通過分散輥壓應力避免板材在成型過程中出現褶皺、開裂等問題，同時單個模塊的獨立設計也便于后期的維護與更換，降低了設備整體的故障率，尤其適合小批量、多規格的定制化生產場景。
而在入料口處設置的覆膜裝置，當鋼板從放料架進入設備時，覆膜裝置會同步將保護膜（多為 PE 膜或復合膜）通過壓合輥緊密貼合在板材表面，由于覆膜操作在成型前完成，能夠有效避免板材在后續的輥壓、搬運過程中因摩擦、擠壓導致表面涂層出現劃傷或沾染污漬，這對于具有高裝飾性要求的彩色涂層鋼板尤為重要，同時裝置配備的張力控制系統可根據板材厚度、保護膜材質精準調整貼合壓力，確保覆膜過程平整無氣泡、無偏移，且不會對基材的平整度及后續成型精度造成影響。這種將分體成型與入料口覆膜相結合的設計，從生產端來看，既增強了設備對多規格產品的適配能力，又通過覆膜環節減少了后續人工除污、修復的工序，提升了整體生產效率；從產品端來看，分步成型保證了梯形截面的結構精度，如波峰垂直度、波谷平整度等，而預覆膜則延長了產品在儲存與運輸過程中的表面完好性，最終實現了生產靈活性與產品質量防護性的雙重提升。

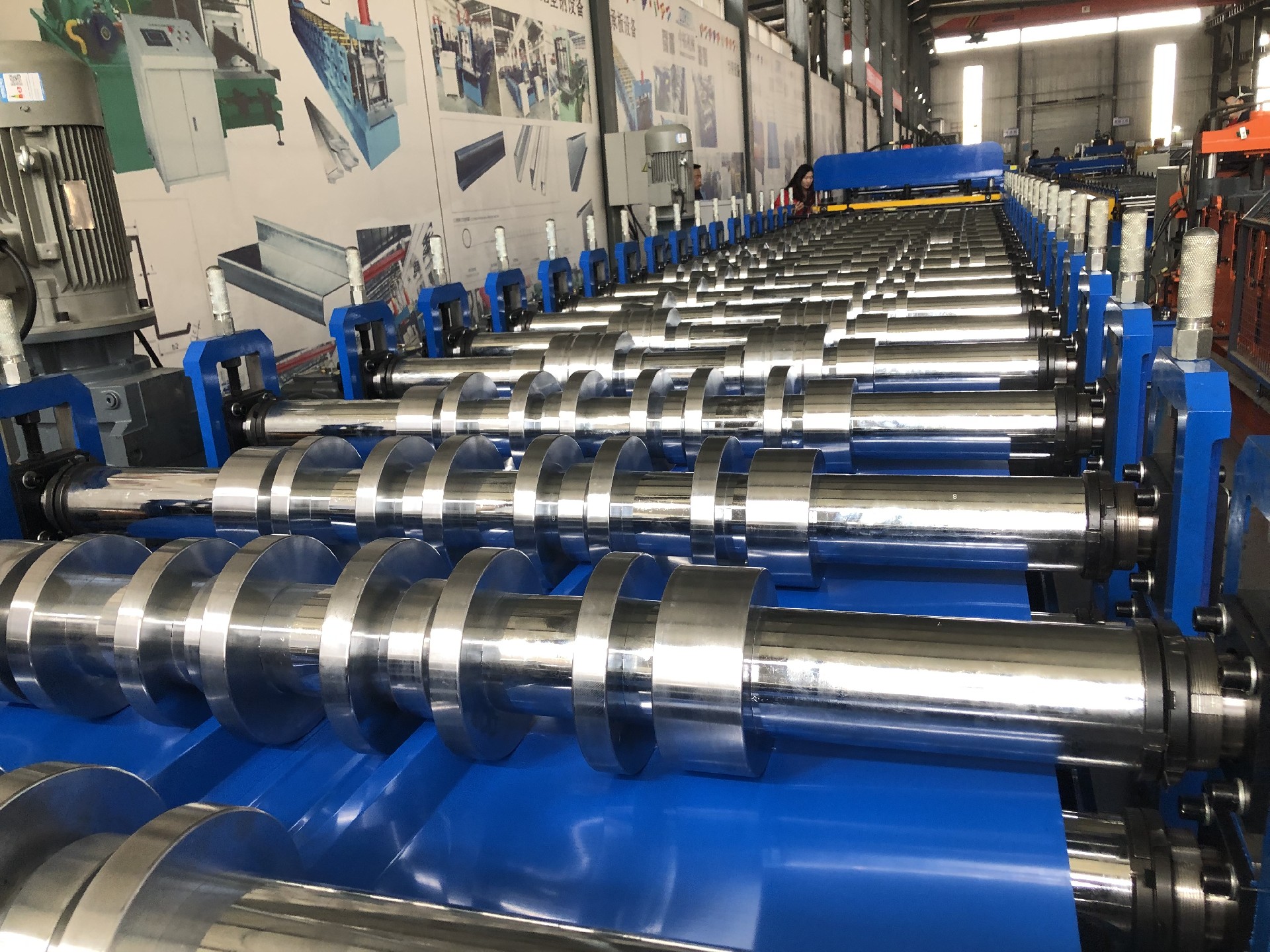

梯形彩鋼瓦設備采用牌坊結構，用螺母把他們連接起來確保機器在運轉過程中更加穩固。牌坊結構的速度大約在25-40分鐘
梯形彩鋼瓦生產設備采用牌坊式結構，各組件通過高強度螺母進行連接，這種連接方式能顯著提升設備整體的結構穩定性，有效抑制運轉過程中因輥壓作用力產生的振動與位移，確保成型工序中板材受力均勻、尺寸精度穩定。關于設備運行速度，其每分鐘速度大概在 25-40 米 / 分鐘，這一速度參數與牌坊結構的穩固性形成協同 —— 穩定的機身減少了因振動導致的生產中斷，為連續化、高效率的成型加工提供了基礎保障。

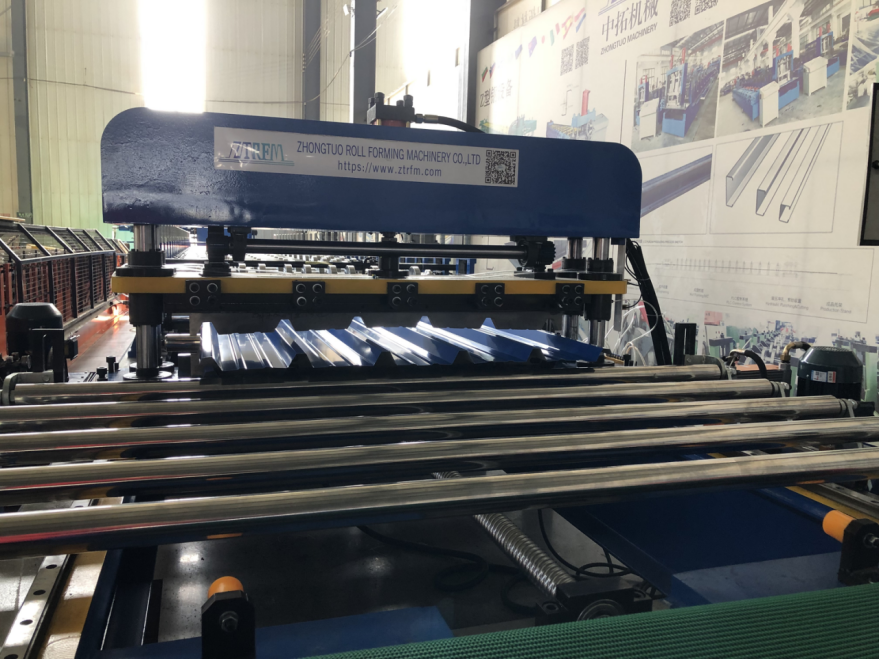

梯形彩鋼瓦生產設備還配備了伺服跟蹤剪切結構，該結構借助伺服系統的精準定位與動態響應能力，可在設備持續運行過程中完成對成型后彩鋼瓦的剪切作業。其核心特點在于，當剪切機構執行切斷動作時，主成型機無需停機，仍保持穩定的運行狀態。這種設計通過伺服電機的實時位置跟蹤與速度匹配，確保剪切動作與彩鋼瓦的輸送速度、成型節奏完全同步，既避免了因停機剪切導致的生產中斷，減少了設備啟停帶來的能量損耗與機械沖擊，又能顯著提升整體生產效率，同時保證了剪切切口的平整度與尺寸精度，尤其適用于對產能和加工一致性要求較高的規模化生產場景。
